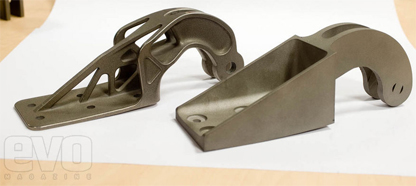

应用
适用于注塑模具，工程零件。
材料的常规技术数据
| 技术数据 | |
| 一般处理数据 | |
| 可实现零件的精度 | |
| 小零件（<80×80mm） | 约20μm 约0.8×10-³英寸 |
| 大零件 | 约50μm约0.002英寸 |
| 时效硬化收缩 | 约0.08% |
| 最小壁厚 | 约0.3-0.4毫米约0.012-0.016英寸 |
| 表面粗糙度 | |
| MS1表面（20微米） | Ra 4μm; RZ20μmRa 0.16×10-³英寸，RZ0.78×10-³英寸 |
| MS1性能（40微米） | Ra 5μm; RZ28μmRa 0.19×10-³英寸，RZ1.10×10-³英寸 |
| MS1速度（50微米） | Ra9μm; RZ50μmRa 0.47×10-³英寸，RZ2.36×10-³英寸 |
| 喷丸处理后 | Ra 4 - 6.5 µm; Rz 20 - 50 µm Ra 0.16 – 0.26 x 10-³ inch Rz 0.78 – 1.97 x 10-³ inch |
| 抛光处理后 | RZ最多可小于0.5微米， RZ最多可小于0.02×10英寸³（可以是非常精细的抛光） |
| 容积率 | |
| 参数设置MS1_Surface1.0/默认工作MS1_020_default.job（20微米层的厚度） | 1.6立方毫米/秒（5.8立方厘米/小时） 0.35立方英寸/小时 |
| 参数设置MS1_Performance2.0/默认工作MS1_040_default.job（40微米层的厚度） | 3立方毫米/秒（10.8立方厘米/小时） 0.66立方英寸/小时 |
| M280/400 W参数设置MS1_Performance1.0（40微米层的厚度） | 4.2立方毫米/秒（15.1立方厘米/小时） 0.92立方英寸/小时 |
| M280/400 W参数设置MS1_Speed1.0（50微米层的厚度） | 5.5立方毫米/秒（19.8立方厘米/小时） 1.21立方英寸/小时 |
| 零件的物理和化学性质 | |
| 材料成分 | 铁 |
| 镍（17 - 19％（重量）） | |
| 铬（8.5 - 9.5％（重量）） | |
| 钼（4.5 - 5.2％（重量）） | |
| 钛（0.6 - 0.8％（重量）） | |
| 铝（0.05 - 0.15％（重量）） | |
| 铬，铜（每种都小于或等于0.5%(重量)） | |
| 碳（小于或等于0.03％（重量）） | |
| 锰，硅（每种都小于或等于0.1%（重量）） | |
| 磷，硫（每种都小于或等于0.01%（重量）） | |
| 相对密度 | 约100% |
| 密度 | 8.0 - 13克/立方厘米 0.289 -0.293磅/立方英寸 |
零件的机械特性
| 成型 | 时效硬化后 | |
| 极限抗拉强度 | 最小1930 MPa 最小280KSI | |
| 在水平方向（XY） | 1100 ± 100 MPa 160 ± 15 ksi |
2050 ± 100 MPa |
| 在垂直方向（Z） | 1100 ± 100 MPa 160 ± 15 ksi |
297 ± 15 Ksi |
| 屈服强度（Rp0.2） | 最小1862 MPa 最小270KSI | |
| 在水平方向（XY） | 1050 ± 100 MPa 152 ± 15 ksi |
1990 ± 100 MPa 289 ± 15 ksi |
| 在垂直方向（Z） | 1000 ± 100 MPa 145 ± 15 ksi |
1990 ± 100 MPa 289 ± 15 ksi |
| 断裂伸长率 | 最小2% | |
| 水平方向（XY） | (10 ± 4) % | (4 ± 2)% |
| 垂直方向（Z） | (10 ± 4) % | |
| 弹性模量 | ||
| 水平方向（XY） | 160 ± 25 GPa 23 ± 4 Msi | 180 ± 20 GPa 26 ± 3 Msi |
| 垂直方向（Z） | 150 ± 20 GPa 22 ± 3 Msi | 180 ± 20 GPa 26 ± 3 Msi |
| 硬度 | 33 -37 HRC | 50 -56 HRC |
| 延展性（缺口简支梁冲击试验） | 45±10J | 11±4J |
| 导热系数 |
15 ± 0.8 W/m°C 104 ± 6 Btu in/(h ft² °F) | 20 ± 1 W/m°C 139 ± 7 Btu in/(h ft² °F) |
| 比热容 | 450 ± 20 J/kg°C 0.108 ± 0.005 Btu/(lb °F) |
450 ± 20 J/kg°C 0.108 ± 0.005 Btu/(lb °F) |
| 最大工作温度 | 约400℃ 约750°F | |
