材料信息

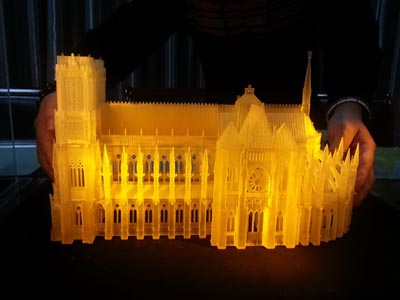

激光快速成型光敏树脂是一种用于SLA成型机的低粘度液态光敏树脂，能制作耐用、坚硬、防水的功能零件。用此材料制作的样件呈半透明状。
激光快速成型光敏树脂性能优越，该材料类似于传统的工程塑料（包括ABS和PBT等）。它能被理想的应用在汽车、医疗器械、日用电子产品的样件制作，还被应用到水流量分析，室温硫化硅橡胶模型、可存放的概念模型、风管测试、快速铸造模型的方面。
物理性质
材料性质：液态
外观：透明
粘度：270cps（30℃）
密度：1.13g/cm3（25℃）
光学性质：（355 nm）
用于确定工作曲线的参数（固体激光器，355 nm）：
E c 11.5 mJ/cm2 [临界曝光量] 、
D p 0.16 mm（0.0065英寸）[固化深度-In（E）曲线的斜率] 、
E 10 54 mJ/cm2[固化厚度为0.254mm（0.01英寸）时的曝光量]
机械性能
以下数据都只是一个近似的数据，实际的数值还要依赖于制作时的条件。
| 参数 | SLA 光敏树脂 | ABS（比较） |
| 抗拉强度： | 41～50.6 MPa | 45.7 MPa |
| 断裂伸长率： | 15～25% | 41.6% |
| 屈服伸长率： | 3.3～3.5% | N/A |
| 弹性模量： | 2650～2880 MPa | 2000 MPa |
| 弯曲强度： | 68.1～80.16 MPa | 73.5 MPa |
| 弯曲模量： | 1640～2270 MPa | 2300 MPa |
| 缺口冲击量： | 0.27～0.45 J/cm | 1.6 J/cm |
| 折射率： | 1.512～1.515 | 1.52 |
| 吸水率： | 0.35% | 0.20～0.45% |
| 玻璃化温度： | 52 ～58 ℃ | N/A |
| 热变形温度0.46MPa： | 55～75 ℃ | 94～207 ℃ |
| 热变形温度1.81MPa： | 0～85 ℃ | 86.4～194 ℃ |
